Xi'an Dongmeng Group Co., Ltd. Xitoyda en 10305-1 e355 honlangan choksiz po'lat quvurning eng ishonchli ishlab chiqaruvchilari va yetkazib beruvchilaridan biri bo'lib, moslashtirilgan xizmatni ham qo'llab-quvvatlaydi. Katta tajribaga ega bo'lgan holda, biz sizni bu erda ulgurji arzon mahsulotlarga taklif qilamiz va fabrikamizdan bepul namuna olamiz. Narxlar bo'yicha maslahat olish uchun biz bilan bog'laning.

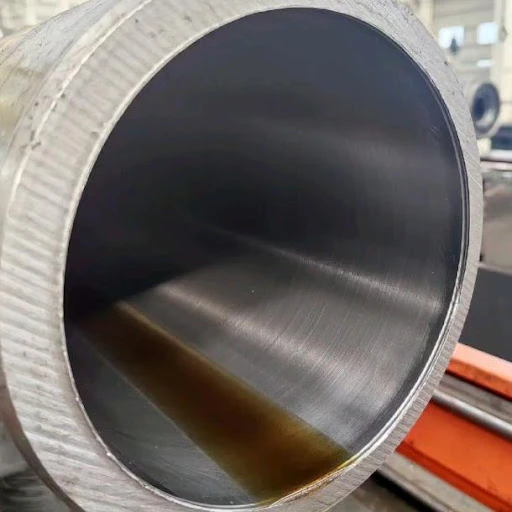

EN 10305-1 E355 honlangan choksiz po'lat quvur
Xi'an Dongmeng Group Co., Ltd gidravlik silindrli bochkalar, sanoat aktuatorlari va nozik mexanik komponentlar uchun E355 honlangan choksiz po'lat quvurlarni etkazib beradi. Chizmangizni kerakli yetkazib berish holati, tayyor teshik, tashqi diametri, uzunligi, oxirini tayyorlash va tekshirish hujjatlarini o'z ichiga olgan kotirovka uchun yuboring.
E355, material raqami1.0580, etkazib berish holatiga ko'ra turli kuch va cho'zilish talablarini taklif qiladi. Vaziyatni va tayyor teshik talablarini birgalikda tanlash silindr ishlab chiqaruvchilariga ishlab chiqarish va yig'ish jarayoniga mos keladigan quvurlarni sotib olishga yordam beradi.
Nima uchun silindrli bochkalar uchun E355 ni belgilang?
Xuddi shu holatda E235 dan yuqori belgilangan quvvat
Tegishli etkazib berish holati bilan solishtirganda E355 E235 ga qaraganda yuqori ro'yxatdagi tortishish va oquvchanlik talablariga ega. Bu barrel o'lchamlari va yuklash talablarini baholashda dizaynerlarga boshqa material variantini beradi. Propriedades mecânicas (10305-1)
Komponent chizmasiga mos keladigan tugallangan teshik
Taqdim etilgan teshik o'lchami, geometriyasi va sirt profili montaj spetsifikatsiyasiga javob bersa, honlanmış teshikni sotib olish silindr ishlab chiqaruvchisida ichki pardozlash ishlarini kamaytirishi mumkin.
Ishlab chiqarishdan oldin qabul qilish talablarini aniqlang
Tayyor identifikatorni, minimal qolgan devorni, sirt tuzilishini va tekshirish doirasini aniqlash xaridorlarga bir xil texnik asosda kotirovkalarni solishtirish imkonini beradi.
Hujjatlar kiruvchi tekshiruv bilan moslashtirilgan
Materiallar sertifikatlari va tayyor burg'ulash hisobotlari bo'yicha kelishish xarid qilish va sifat guruhlariga etkazib berilgan quvurlarni xarid buyurtmasiga muvofiq tekshirishga yordam beradi.
E355+SR yoki E355+N?
Quyidagi tanlov yo'riqnomasi qaror qabul qilish uchun sanab o'tilgan kuch va cho'zilish talablaridan foydalanadi.
| Vaziyat | Qachon baholash kerak | Nimani tekshirish kerak |
|---|---|---|
| E355+SR | Dizayn stressdan xalos bo'lgan sovuq tortilgan quvurlarning yuqori sanab o'tilgan rentabelligini talab qiladi | Diametrga bog'liq bo'lgan rentabellik talabi, ishlab chiqarish ketma-ketligi va yakuniy teshikni qabul qilish |
| E355+N | Dizayn va ishlab chiqarish talablari yuqori belgilangan cho'zilish bilan normallashtirilgan materialni qo'llab-quvvatlaydi | Kerakli kuch, devor qalinligi, ishlov berish va payvandlash tartibi |
| Boshqa shartlar | Komponent chizmasi +C, +LC yoki +A ni talab qiladi | Vaziyatga xos xususiyatlar va keyingi ishlov berish |
Ikkala shart ham silindrning to'liq bosimini o'rnatmaydi. Komponent dizayni va ishlab chiqarish jarayoniga qarshi tanlovni tasdiqlang.
Vaziyat bo'yicha yordam kerakmi?Mavjud chizmani, materialning spetsifikatsiyasini va mo'ljallangan ishlab chiqarish bosqichlarini so'rovingiz bilan yuboring.
Texnik spetsifikatsiya
| Element | Spetsifikatsiya |
|---|---|
| Mahsulot | E355 choksiz po'lat quvur |
| Texnik yetkazib berish standarti | EN 10305-1: 2016 |
| Material raqami | 1.0580 |
| Quvur shakli | To'g'ri dumaloq quvur |
| Ishlab chiqarish yo'nalishi | Choksiz, sovuq chizilgan |
| Yetkazib berish sharti | So'rov va xarid buyurtmasida ko'rsatilgan |
| Ichki tugatish | Aniqlangan; muqobil tugatish jarayonlari kelishuvni talab qiladi |
| O'lchamlari | OD × tugallangan ID × uzunlik yoki chizmadagi o'lchov tizimi |
| Devorga bo'lgan talab | Tugatishdan keyin nominal devor va minimal ruxsat etilgan devor |
| Teshiklarga chidamlilik | Chizma chegaralari yoki kelishilgan ISO teshikka chidamlilik sinfi |
| Geometriya | Zarur bo'lganda yumaloqlik, silindrsimonlik va tekislik |
| Yuzaki tekstura | Ra va muhrlash tizimi tomonidan talab qilinadigan qo'shimcha parametrlar |
| Tugaydi | Kesilgan uzunlik, chakalaklarni tozalash, pahlarni kesish yoki kelishilgan tarzda ishlov berish |
| Hujjatlar | EN 10204 tekshirish hujjati va buyurtma bo'yicha qo'shimcha hisobotlar |
EN 10305-1 ko'rsatilgan dumaloq choksiz sovuq chizilgan nozik quvurlarni qamrab oladiOD 380 mm dan kam yoki unga teng. Bu standartning qamrovi; mavjud o'lchamlar va qayta ishlash imkoniyati har bir kotirovka uchun tasdiqlangan.
Kimyoviy tarkibi
Quyidagi asosiy chegaralar qo'llaniladiquyma tahlili, massaviy foizlarda ifodalangan.
| C, maks. | Si, maks. | Mn, maks. | P, maks. | S, maks. | Hammasi, min.* |
|---|---|---|---|---|---|
| 0.22% | 0.55% | 1.60% | 0.025% | 0.025% | 0.020% |
Ushbu E355 tarkibi chegaralari ishlab chiqaruvchining texnik ma'lumotlarida ham e'lon qilingan. Mannesmann
*Aluminiy minimumi, etarli darajada muqobil azot bog'lovchi elementlar mavjud bo'lgan istisnolardan iborat. Tegishli qo'shimchalar haqida xabar berish kerak; Titan ishlatilganda, standart buni tekshirishni talab qiladiAl + Ti/2 0,020% dan katta yoki unga teng. hublebas.co.uk
Har qanday qo'shimcha kimyo talablari material tanlashdan oldin aytilishi kerak.
Etkazib berish shartlari bo'yicha mexanik xususiyatlar
Quyidagi qiymatlar xona haroratida amal qiladi. Quvvat qiymatlari MPa da; cho'zilish foiz sifatida ifodalanadi.
| Vaziyat | Tavsif | Kuchlanish kuchi Rm | Oqim kuchi ReH, min. | Cho'zilish A, min. |
|---|---|---|---|---|
| +C | Sovuq chizilgan / qattiq | 640 dan katta yoki unga teng | - | 4% |
| +LC | Sovuq chizilgan / yumshoq | 580 dan katta yoki unga teng | - | 7% |
| +SR | Sovuqqonlik va stressdan xalos bo'lish | 580 dan katta yoki unga teng | 450* | 10% |
| +A | Yumshoq tavlangan | 450 dan katta yoki teng | - | 22% |
| +N | Normallashtirilgan | 490–630 | 355** | 22% |
Shartga xos asosiy qiymatlar ishlab chiqaruvchi ma'lumotlari bilan tasdiqlangan. Propriedades mecânicas (10305-1)
* E355+SR:uchunOD >160 mm, belgilangan minimal oqish quvvati hisoblanadi420 MPa.
** E355+N:Ikkalasi qachonOD 30 mm dan kam yoki unga tengvadevor qalinligi 3 mm dan kam yoki unga teng, minimal hosildorlik kuchi hisoblanadi345 MPa.
"-" jadvalda ushbu shart uchun alohida belgilangan minimal rentabellik qiymati berilmaganligini bildiradi.
Ushbu o'lchamli istisnolar EN 10305-1: 2016 ga amal qiladi 4-jadval. Keyingi ishlov berish mexanik xususiyatlarni o'zgartirishi mumkin.
O'lchovlar va nazariy og'irlik
ni belgilangtugallangan teshik diametri, tashqi diametri va minimal tayyor devor talabi bilan birga.
Dumaloq quvur uchun:
Nominal devor=(OD − ID) ÷ 2
| Tugallangan ID | Nominal OD | Hisoblangan nominal devor | Nazariy massa |
|---|---|---|---|
| 40 mm | 50 mm | 5 mm | 5,55 kg/m |
| 80 mm | 100 mm | 10 mm | 22,20 kg/m |
| 100 mm | 120 mm | 10 mm | 27,13 kg/m2 |
| 140 mm | 170 mm | 15 mm | 57,34 kg/m2 |
| 160 mm | 190 mm | 15 mm | 64,74 kg/m3 |
| 200 mm | 230 mm | 15 mm | 79,53 kg/m3 |
| 250 mm | 290 mm | 20 mm | 133,17 kg/m3 |
Bu so'rovni tayyorlash uchun hisoblangan o'lchovli misollar. Ta'minotning mumkinligi kotirovkada tasdiqlangan.
Massani hisoblash:
kg/m=p/4 × (OD² - ID²) × 0,00785
Diametrlari millimetrda; taxmin qilingan po'lat zichligi 7850 kg/m³. Haqiqiy massa o'lcham va toleranslarga qarab o'zgaradi.
Dizayn maqsadlarida, minimal qolgan devorni o'rnatishda diametrli tolerantliklarni, eksantriklikni, honlama ruxsatini va mahalliy ishlov berishni hisobga oling.
Tugatilgan burg'ulash bardoshliklari
Quyidagi ISO teshikka bardoshliligi misollari nominal teshik diametri va ruxsat etilgan o'lchamdagi og'ish o'rtasidagi munosabatni ko'rsatadi.
| Nominal teshik diametri | H7 | H8 | H9 |
|---|---|---|---|
| >30 dan 50 mm gacha | 0 / +0.025 mm | 0 / +0.039 mm | 0 / +0.062 mm |
| >50 dan 80 mm gacha | 0 / +0.030 mm | 0 / +0.046 mm | 0 / +0.074 mm |
| >80 dan 120 mm gacha | 0 / +0.035 mm | 0 / +0.054 mm | 0 / +0.087 mm |
| >120 dan 180 mm gacha | 0 / +0.040 mm | 0 / +0.063 mm | 0 / +0.100 mm |
| >180 dan 250 mm gacha | 0 / +0.046 mm | 0 / +0.072 mm | 0 / +0.115 mm |
| >250 dan 315 mm gacha | 0 / +0.052 mm | 0 / +0.081 mm | 0 / +0.130 mm |
Masalan, a100 mm H8 teshikhajmi chegarasiga ega100.000–100.054 mm. Tolerantlik kengligi ISO 286-2 ga mos keladi. ISO 286-2: 2010
Piston va muhr dizayni talab qiladigan tolerantlikni tanlang. Ishlab chiqarishning mumkinligi teshik diametri, quvur uzunligi, devor va geometriya talablariga muvofiq ko'rib chiqiladi.
Muhrning ishlashi uchun sirt teksturasi
Tanlangan muhrlar tomonidan talab qilinadigan sirt profilini belgilang, jumladan:
Ra va Rz chegaralari.
Zarur bo'lganda materiallar nisbati Rmr.
O'lchov sozlamalari, yo'nalish va joylar.
Chiziqlar, burmalar va ishlov berish belgilarini qabul qilish mezonlari.
Muhr ishlab chiqaruvchilari juftlashadigan yuzalarni faqat Ra dan ko'proq foydalangan holda baholaydilar. Sirt profili va material nisbati, hatto pürüzlülük ko'rsatkichlari o'xshash bo'lsa ham, moslikka ta'sir qilishi mumkin.
Honing, SRB va keyingi ishlab chiqarish
Hurmatlimaterialni olib tashlash va aylanma va o'zaro harakat orqali teshikni tugatish uchun abraziv asboblardan foydalanadi.
Skiving va rolikli yondirish-SRBkesishdan so'ng rolikli yondirishdan foydalanadi. Jarayon va yuzaga keladigan sirt tuzilishi abraziv honlamadan farq qiladi. Sunnen - Sunnen mahsulotlari kompaniyasi
Buyurtmada qabul qilingan tugatish jarayonini aniqlang. Agar chizmada honlama ko'rsatilgan bo'lsa, kerakli geometriya va muhr yuzasi profiliga nisbatan taklif qilingan har qanday alternativani ko'rib chiqing.
Payvandlangan yoki keng ishlangan bochkalar uchun ishlab chiqarish ketma-ketligini va yakuniy teshikni qabul qilish bosqichini muhokama qiling. Payvandlash talablari material tarkibi, etkazib berish holati, qo'shma dizayn va tasdiqlangan payvandlash tartibi yordamida baholanishi kerak.
Tekshirish va hujjatlar
Ishlab chiqarishdan oldin material va tayyor quvurlarni tekshirish paketini kelishib oling.
| Yozib olish | U nimani o'rnatishi kerak |
|---|---|
| Materialni tekshirish hujjati | Darajasi, holati, material identifikatsiyasi va kelishilgan material sinov natijalari |
| O'lchovli hisobot | OD, tugallangan ID, uzunlik va devor talablari |
| Teshik geometriyasi bo'yicha hisobot | Belgilangan yumaloqlik, silindrsimonlik yoki tekislik tekshiruvlari |
| Yuzaki tekstura hisoboti | O'lchov parametrlari va o'lchov sozlamalari |
| NDT hisoboti, buyurtma berilganda | Usul, qamrov, qabul qilish darajasi va natijalari |
| Identifikatsiya va qadoqlash yozuvlari | Taqdim etilgan quvurlar, qadoqlash birliklari va tekshirish hujjatlari o'rtasidagi ulanish |
BelgilangEN 10204 3.1 turikerak bo'lganda. Shuningdek, qabul qilish uchun zarur bo'lgan tayyor hisobotlarni aniqlang. EN 10204 hujjat turlari tegishli mahsulot spetsifikatsiyasi bilan birgalikda qo'llaniladi. uz
EN 10305-1 buyurtmalari uchun uzunlamasına nomukammallik NDT va oqish o'tkazmasligini tekshirish mos ravishda 12 va 13-variantlarda belgilanishi mumkin. Buyurtmada talab qilinadigan usul va qabul qilish mezonlarini tasdiqlang. hublebas.co.uk
Buyurtma berishdan oldin uchinchi tomon guvohligi yoki qo'shimcha tekshiruv muhokama qilinishi mumkin.
Ilovalar
| Xaridor arizasi | Sotib olishda asosiy fikrlar |
|---|---|
| Qurilish mashinalari silindrlari | Materialning holati, minimal tugagan devor va charchoq dizayni |
| Qishloq xo'jaligi uskunalari silindrlari | Teshikni tugatish, muhrning mosligi va korroziyadan himoya qilish |
| Forklift va ishlov berish uskunalari | Teshik o'lchamlari, tekisligi va oxiriga ishlov berish |
| Sanoat presslari va aktuatorlari | Yuklash talablari, geometriyasi va tekshirish doirasi |
| Tsilindrni ta'mirlash va almashtirish | Asl chizma, juftlash o'lchamlari va materialning spetsifikatsiyasi |
Ruxsat etilgan ish bosimi silindrning to'liq dizayniga, jumladan, haroratga, tsiklik yuklanishga, portlar, bo'g'inlar va oxirgi ulanishlarga bog'liq.
Ta'minotni qo'llab-quvvatlash va eksportni qadoqlash
Chizmalarni kesilgan uzunliklarni, teshiklarni tugatish, tugatishni tayyorlash va tekshirish talablarini ko'rib chiqish uchun yuboring. Qayta ishlash ko'lami va mavjudligi kotirovkada tasdiqlangan.
Takroriy buyurtmalar uchun materiallar, ishlov berish va hujjatlar talablari izchil bo'lib qolishi uchun tasdiqlangan chizmani qayta ko'rib chiqish va qabul qilish spetsifikatsiyasini taqdim eting.
Tashish va saqlash uchun zarur bo'lgan himoya va qadoqlash bo'yicha kelishib oling:
Vaqtinchalik korroziyadan himoya qilish keyingi jarayonga mos keladi.
Teshik va oxirni himoya qilish.
Qo'llash zararini kamaytirish uchun qo'llab-quvvatlaydi va ajratgichlar.
Tegishli to'plamlar, qutilar yoki boshqa kelishilgan o'ramlar.
Buyurtma va moddiy yozuvlar bilan bog'langan identifikatsiya.
Yuk tashishdan oldin har qanday tozalash, moy cheklovlari yoki qadoqlash uchun belgilangan talablarni belgilang.
Tez-tez so'raladigan savollar
1. Qaysi shartni tanlashim kerak: E355+SR yoki E355+N?
Kerakli kuch, cho'zilish va ishlab chiqarish ketma-ketligini solishtiring. +SR yuqori sanab o'tilgan rentabellik talablariga ega; +N yuqori aniqlangan cho'zilishga ega. Agar shart hali aniqlanmagan bo'lsa, chizmani yuboring.
2. E355 E235 dan qanday farq qiladi?
E355 mos keladigan etkazib berish sharoitida yuqori ro'yxatdagi kuch talablariga ega. Ularning kimyoviy va cho'zilish talablari ham farqlanadi. Uni faqat nom bilan almashtirgandan ko'ra, komponent dizayniga nisbatan bahoni tanlang.
3. EN 10305-1 va EN 10305-4 bir-birining o'rnida ishlatilishi mumkinmi?
Ular turli talablarga ega. 4-qism gidravlik va pnevmatik quvvat tizimlari uchun choksiz sovuq tortilgan quvurlarni o'z ichiga oladi va normallashtirilgan etkazib berishni belgilaydi. E355 uchun uning asosiy oltingugurt maksimal 0,015% ni tashkil qiladi, 1-qismdagi 0,025%. Kerakli standartni aniq tasdiqlang. hublebas.co.uk
4. H8 yoki H9 tugallangan teshikni ko'rsata olamanmi?
Chizmaga kerakli sinf yoki raqamli teshik chegaralarini kiriting. Kotirovka tanlangan teshik diametri, uzunligi, devori va geometriya talablari uchun fizibilitetni tasdiqlashi kerak.
5. SRB honlangan qoplamani almashtira oladimi?
Taklif etilgan jarayonni komponent spetsifikatsiyasi va muhr talablariga muvofiq ko'rib chiqing. Honing va SRB turli sirt to'qimalarini ishlab chiqaradi; tegishli texnik talablar tekshirilgandan keyingina muqobilni qabul qilish.
6. E355 quvurlarini payvand qilish mumkinmi?
Haqiqiy tarkibi, etkazib berish holati, devor va qo'shma talablar yordamida payvandlashni baholang. Ishlab chiqarish jarayoni talab qilinadigan yakuniy xususiyatlarga yoki teshik geometriyasiga ta'sir qilishi mumkin bo'lgan har qanday o'zgarishlarni ko'rib chiqishi kerak.
7. Qanday hujjatlarni so'rashim kerak?
EN 10204 hujjat turini, materiallarni kuzatishga qo'yiladigan talablarni va tayyor burg'ulash hisobotlarini aniqlang. Kiruvchi tekshiruv rejangizga muvofiq o'lchovli, sirt tuzilishi va qo'shimcha sinov yozuvlarini so'rang.
8. Ultrasonik test avtomatik ravishda kiritilganmi?
So'rovda NDT usuli, qamrovi va qabul qilish darajasini ko'rsating. Tekshiruv to'plami har bir naycha bir xil sinovni oladi deb o'ylamasdan, buyurtma uchun zarur bo'lgan testlarni o'rnatishi kerak.
9. MOQ, narx va yetkazib berish muddati qanday?
Tijorat shartlari talab qilinadigan holat, o'lchamlar, ishlov berish hajmi, tekshirish va miqdor uchun tasdiqlangan. Kotirovka ikkalasiga ham javob berishi uchun sinov buyurtmasi va takroriy buyurtma talablarini qo'shing.
10. Aniq kotirovka uchun qanday ma'lumotlar kerak?
Vaziyat, OD, tugallangan identifikator va bardoshlik, uzunlik, miqdor va maqsadni yuboring. Chizmani biriktiring va minimal devor, sirt, oxirgi ishlov berish, tekshirish va qadoqlash talablarini aniqlang.
E355 honed tube narxini so'rang
Kotirovka va texnik ko'rib chiqish uchun spetsifikatsiyangizni Dongmeng Groupga yuboring.
| RFQ elementi | Ta'minlash uchun ma'lumot |
|---|---|
| Material | E355 va kerakli yetkazib berish sharti |
| O'lchamlari | OD, tugallangan ID, uzunlik va toleranslar |
| Tayyor devor | Qayta ishlashdan keyin minimal talab |
| Teshik tugatish | Qabul qilingan jarayon va sirt talablari |
| Qayta ishlash | Kesish, pahlar, uchlari yoki ishlov berish |
| Miqdori | Parchalar, umumiy uzunlik yoki og'irlik |
| Tekshirish | Hujjat turi, hisobotlar va qo'shimcha testlar |
| Yetkazib berish | Belgilangan joy, qadoqlash va kerakli sana |
Misol so'rovi
EN 10305-1 E355+SR honlangan choksiz quvur, OD 120 mm × tayyor ID 100 mm H8 × uzunligi 2000 mm, miqdori 50 dona. Iltimos, ilova qilingan chizmaga, shu jumladan uning sirt tuzilishi, minimal devori, oxirgi tayyorlash, EN 10204 3.1-toifa hujjatlari va qadoqlash talablari bilan taqqoslang.
E355 quvuri taklifini so'rang
Agar ba'zi parametrlar aniqlanmagan bo'lsa, joriy chizmani yuboring va ko'rib chiqilishi kerak bo'lgan narsalarni aniqlang.
Ofis ma'lumotlari
Xi'an Dongmeng Group Co., Ltd.
Telefon: +86 15769214734
Email: office@dongmjd.com
WhatsApp: +86 15769214734
Ofis manzili:4107-xona, Runfeng binosi, Sanqiao New Street, Weiyang tumani, Sian, Shaanxi, Xitoy.
Aloqa ma'lumotlari kompaniyaning e'lon qilingan aloqa sahifasidan keyin keladi.
Issiq teglar: E355 honlangan quvur, EN 10305-1 E355 honlangan choksiz po'lat quvur, E355 gidravlik silindrli trubka, E355+SR honlanmış trubkasi, E355+N choksiz quvur, 1,0580 nozik po'lat quvur, E355 sovuq chizilgan choksiz trubka, honlanmış trubka, H9 trubkasi E355 honlanmış quvur yetkazib beruvchi, maxsus honlanmış po'lat quvur
